并網箱
各地并網要求以及客戶需求不同導致市場上的配電箱樣式也比較多樣,沒有統一;所以大家對于箱體材料、內部結構、元器件等需求也是不同的。
1. 不同箱體選擇
1)不銹鋼箱體:防銹功能好,配電箱更加的經久耐用;
2)鍍鋅板箱體:在鋼板或者鐵板表層電鍍了一次金屬鋅,易成型,相對成本低。
2. 分體式與一體式
有一些現場我們采用的是分體式,也就是電表和開關是分開的,這種配電箱離我逆變器就比較近;當然也有一些地方是一體的,可能整體配電箱是由電網公司提供的,相對來說會(huì )更方便查詢。
3. 其他需求
1)元器件品牌
看各地電網的要求,如果有特殊的需要也可跟我們聯系,看是否需要定制。
2)失壓脫扣功能
即在大電網斷電時,是否能保證光伏系統停止工作,不向電網反送電。
3)自動重合閘功能
停電分閘以及來電自動合閘功能,起到過載和短路保護的作用,的功能。目前,廣泛應用于項目現場比較偏遠,無運維人員值守的地方。
4. 總體要求
1)箱體應允許從底部進入電纜,設有電纜進出線孔和進出箱體的防水端子;
2)交流匯流箱外殼防護等級不低于IP65;
3)安裝方式:匯流箱為戶外立式結構,箱體底部距地面最低0.5m,采用掛式安裝方式,利用螺栓將匯流箱與安裝支架連接;
4)配電箱內設置N排、PE排,銅排截面應滿足相關標準要求;
5)具備3C認證證書等相關證書。
三、戶用光伏配電箱構成

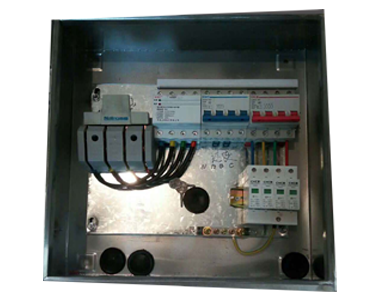

戶用配電箱一般由斷路器、自復式過欠壓保護器、浪涌保護器、浪涌保護器后備斷路器和刀開關組成。
1. 斷路器
斷路器主要作用是短路或者過載后能夠切斷電路;根據電壓分為單相220V和三相400V,根據額定電流選型一般是取逆變器交流側最大輸出電流的1.2~1.5倍。常見規格有16A、25A、32A、40A、50A和63A等。
2. 自復式過欠壓保護器
自復式過欠壓保護器是當線路中過電壓和欠電壓超過規定值時能自動斷開,并能自動檢測線路電壓,當線路中電壓恢復正常時能自動閉合。
同樣也分為單相自復式過欠壓保護器和三相四線自復式過欠保護器兩種,常見規格有25A、32A、40A、50A等。當過切壓保護器壞了或者斷路器跳閘時,逆變器都會(huì )報電網丟失的故障。
3. 浪涌保護器
遇到強雷雨天氣時,外界的干擾產生尖峰電流或者電壓時,浪涌保護器能在極短的時間內導通分流,從而避免浪涌對回路中其他設備的損害。選型原則是最大持續工作電壓Uc> 1.15U0,通常是選擇最大放電電流40kA。
4. 浪涌保護器后備斷路器
當通過浪涌保護器的涌流大于其 Imax,浪涌保護器將被擊穿失效,從而造成回路的短路故障,為切斷短路故障,需要加裝斷路器或熔斷器。
一般分為兩種,一種是熔斷器,有反時限特性的長延時和瞬時電流兩段保護功能,就是故障熔斷后必須更換熔斷體;第二種是斷路器,有瞬時電流保護和過載熱保護,故障斷開后,可以手操復位,不必更換元件。
5. 刀開關
刀閘開關主要采用物理隔離,創(chuàng )造一個明顯開斷點,確保在檢修和維護時人員的安全,起到安全提示的作用。通常選型時刀開關額定電流≥回路主斷路器額定電流,常見規格有16A,32A和63A等。
四、配電箱檢查
那我們在后期運維的時候要注意什么呢?
1. 配電箱中的N排、PE排一定要單獨接地;
2. 電纜一定要使用配套的銅套頭,防止線頭松動;
3. 雷雨天氣一定要提醒業主檢查浪涌保護器防止失效;
4. 機器報電網丟失,很有可能就是斷路器跳閘或者過欠壓壞了;
5. 材料可以選擇不銹鋼或者鍍鋅板,切記不要選擇質量差的,后期很容易生銹;
6. 前期布線一定要規范,避免后期運維檢修人員無法辨別,存在一定的安全隱患;
